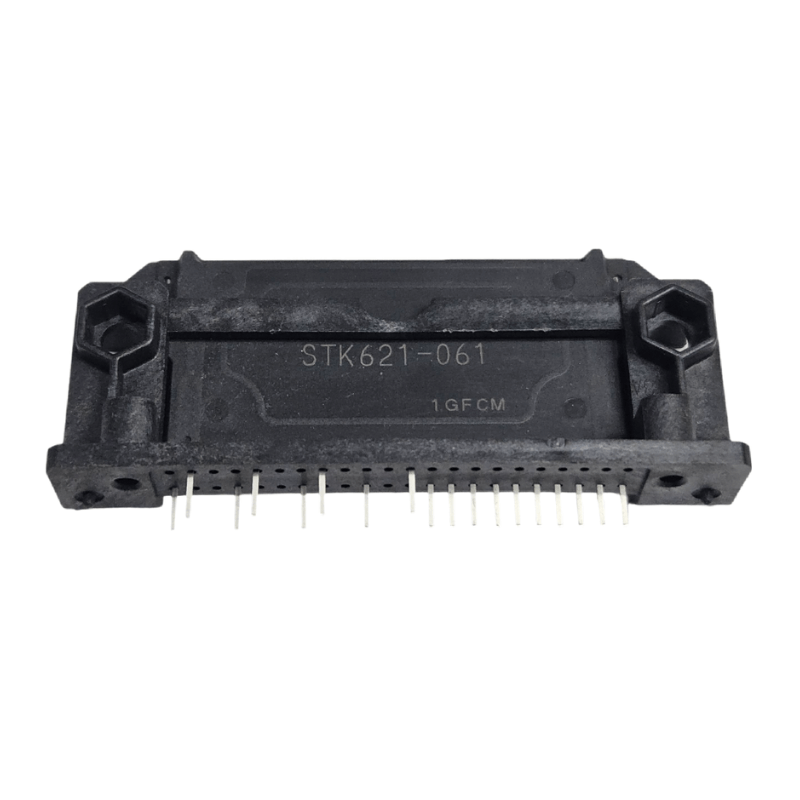

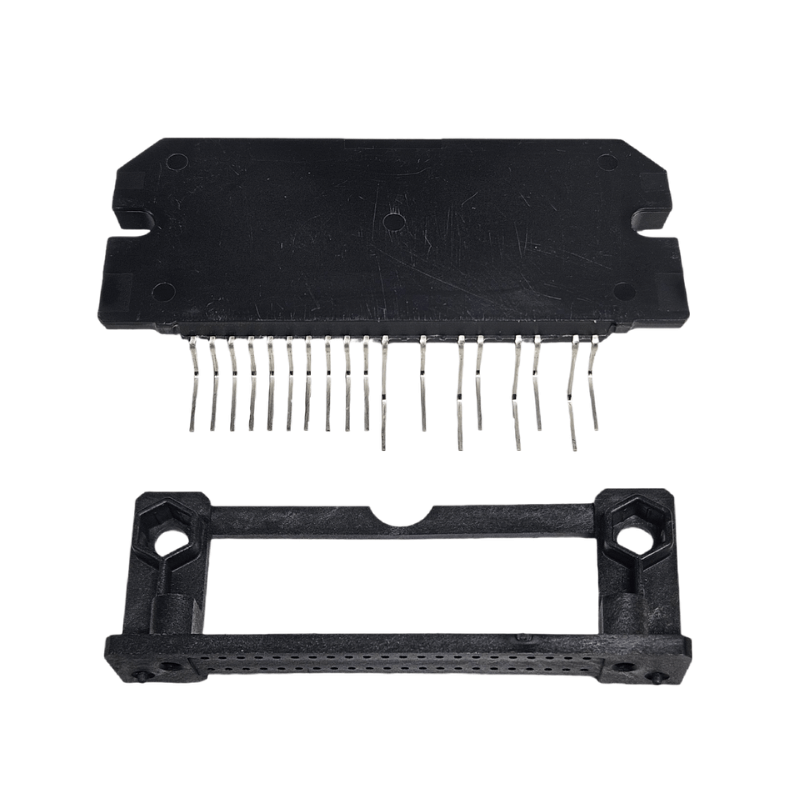

IPM Driver de Motor Trifásico 600V 15A STK621-061

Análise Completa do IPM STK621-061: A Solução Integrada para Controle de Motores

O IPM STK621-061 é um circuito integrado híbrido de potência que se destaca como uma solução robusta e altamente integrada para o acionamento de motores trifásicos. Desenvolvido pela Sanyo, e agora sob a chancela da ON Semiconductor, este componente foi projetado para simplificar drasticamente o design de circuitos de inversores, ao mesmo tempo em que aumenta a confiabilidade e a segurança do sistema. Ao consolidar os estágios de potência e de controle em um único encapsulamento, ele elimina a complexidade de projetar circuitos de gate drive e de proteção com componentes discretos, reduzindo o tempo de desenvolvimento e o espaço na placa de circuito impresso (PCI).

Este módulo é especialmente valorizado em aplicações de média potência, como em sistemas de climatização (ar condicionado), refrigeração e automação industrial. Sua capacidade de operar com tensões de até 600V e correntes de 15A o torna perfeitamente adequado para uma vasta gama de equipamentos. A seguir, detalharemos as características que fazem do IPM STK621-061 uma escolha inteligente para técnicos e engenheiros.

Principais Características e Vantagens Técnicas

A verdadeira força do IPM STK621-061 reside na sua integração inteligente. Ele não é apenas um conjunto de transistores, mas um sistema de controle coeso. Suas características são pensadas para oferecer máxima performance e proteção.

• Integração Completa: O módulo contém os seis IGBTs necessários para formar a ponte inversora trifásica, os diodos de roda livre (FRD) de alta velocidade, e os circuitos de pré-driver para o acionamento correto dos gates dos IGBTs.
• Circuitos de Proteção Robustos: A segurança da aplicação é garantida por um conjunto de proteções internas. Ele possui detecção de sobrecorrente (OCP) no barramento DC, proteção contra temperatura excessiva (OTP) através de um termistor interno, e proteção contra subtensão (UVLO) no circuito de alimentação do pré-driver. Essas proteções atuam desligando os IGBTs antes que danos catastróficos ocorram.
• Interface de Controle Simplificada: Permite a entrada direta de sinais de controle em nível CMOS (3.3V/5V) sem a necessidade de circuitos de isolamento externos, como optoacopladores, o que reduz custos e complexidade.
• Circuito Bootstrap Integrado: A presença de diodos e resistores para o circuito bootstrap facilita a criação da fonte de alimentação flutuante para os drivers do lado alto (high-side), exigindo um número mínimo de componentes externos.
• Prevenção de Curto-Circuito (Shoot-Through): Um circuito interno de prevenção garante que os IGBTs superior e inferior de um mesmo braço da ponte não possam ser ligados simultaneamente, evitando curtos-circuitos destrutivos.

Aplicações Típicas do IPM STK621-061

Devido à sua robustez e facilidade de implementação, o IPM STK621-061 é a escolha preferida para o reparo e a manufatura de diversos equipamentos que dependem do controle preciso de motores. Sua principal aplicação é o acionamento de motores de corrente alternada trifásicos.

No setor de linha branca, ele é frequentemente encontrado em placas eletrônicas de máquinas de lavar com tecnologia inverter, que ajustam a velocidade do motor para economizar energia e otimizar o ciclo de lavagem. Em sistemas de climatização, é o coração dos compressores e ventiladores de condensadoras de ar condicionado split inverter, permitindo o controle variável de velocidade que resulta em maior eficiência energética. Para ver outras soluções, explore nossa categoria de Módulos IPM.

Além disso, em ambientes industriais, este IPM pode ser utilizado no controle de pequenos motores de esteiras, ventiladores e bombas, onde a confiabilidade e o design compacto são essenciais. Para mais informações sobre a tecnologia de controle, consulte a página sobre inversores de frequência na Wikipedia.

Instalação e Recomendações de Uso

Para garantir a longevidade e o desempenho máximo do IPM STK621-061, algumas práticas de instalação são cruciais. O gerenciamento térmico é o mais importante. O módulo deve ser montado firmemente sobre um dissipador de calor com uma superfície plana (planicidade inferior a 0.25mm), utilizando pasta térmica de boa qualidade para assegurar a transferência de calor eficiente. O torque de aperto recomendado para os parafusos de fixação (M4) deve ser respeitado para evitar danos mecânicos ao encapsulamento.

O layout da placa de circuito impresso também desempenha um papel vital. As trilhas de alta corrente devem ser curtas e largas para minimizar a indutância parasita, que pode causar picos de tensão perigosos durante o chaveamento. Capacitores de desacoplamento devem ser posicionados o mais próximo possível dos pinos de alimentação do módulo para garantir uma fonte de tensão estável e filtrar ruídos. Ao seguir as recomendações do datasheet, o IPM STK621-061 se torna um componente extremamente confiável e de alto desempenho para qualquer projeto de controle de motor.
