IPM STK5C4U332J-E Módulo de Potência 600V 15A

O que é o Módulo de Potência Inteligente IPM STK5C4U332J-E?

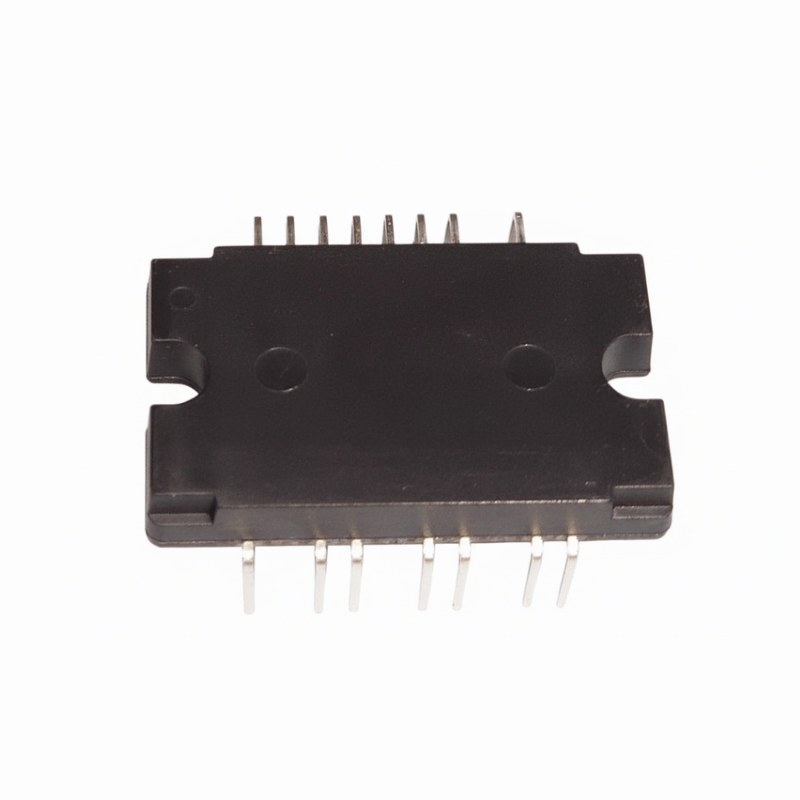

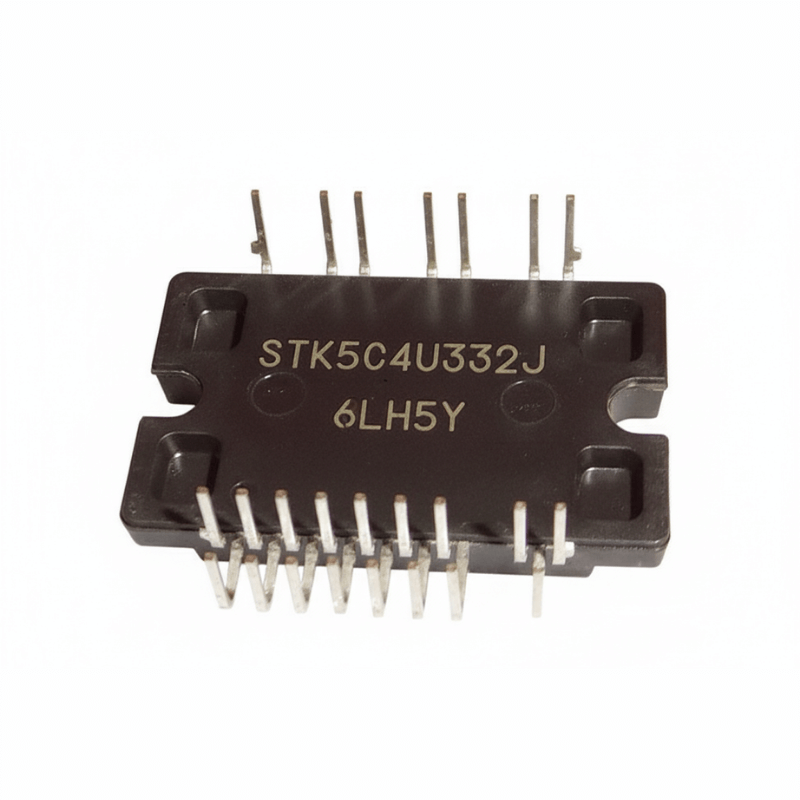

O IPM STK5C4U332J-E é uma solução de alta performance da ON Semiconductor, categorizada como um Módulo de Potência Inteligente (IPM). Este componente representa um salto evolutivo em relação aos designs com componentes discretos, pois encapsula em uma única peça um inversor de ponte trifásica completo, incluindo seis IGBTs (Transistores Bipolares de Gate Isolado), diodos de roda livre (FWD), e os circuitos integrados de driver de gate de alta e baixa tensão. Projetado para operar com tensões de até 600V e correntes de 15A, ele se torna a espinha dorsal de sistemas de acionamento de motores que exigem alta eficiência energética, baixo ruído eletromagnético (EMI) e, acima de tudo, máxima confiabilidade.

A tecnologia por trás de um Módulo de Potência Inteligente (IPM) permite simplificar drasticamente o design de circuitos, reduzir o tempo de desenvolvimento e minimizar o espaço ocupado na placa de circuito impresso (PCB). Ao integrar os estágios de potência e controle, o STK5C4U332J-E otimiza o desempenho térmico e elétrico, garantindo uma operação estável e segura sob diversas condições de carga.

Principais Características e Vantagens Técnicas

Este módulo se destaca por um conjunto robusto de características que o tornam uma escolha superior para engenheiros e técnicos. A otimização interna dos componentes garante um desempenho elétrico superior e uma vida útil prolongada para o equipamento final.

• Integração Completa: A inclusão de IGBTs, drivers de gate e circuitos de proteção em um único encapsulamento reduz a contagem de componentes externos, simplifica a montagem e diminui a chance de falhas por solda ou conexão.
• Circuitos de Proteção Robustos: O módulo possui sistemas de monitoramento em tempo real, incluindo proteção contra subtensão (UVLO), que desliga o dispositivo se a tensão de alimentação cair a níveis perigosos; proteção contra curto-circuito (SC), que previne danos catastróficos; e proteção contra sobretemperatura (OT), que monitora a temperatura do substrato e desliga o módulo para evitar superaquecimento.
• Diodos de Bootstrap Integrados: A presença de diodos de bootstrap para o fornecimento de tensão flutuante aos drivers de high-side elimina a necessidade de fontes de alimentação isoladas, reduzindo custos e complexidade.
• Baixa Resistência Térmica: O design do substrato e do encapsulamento é otimizado para uma transferência de calor eficiente para o dissipador, permitindo que o módulo opere com correntes mais altas sem exceder os limites de temperatura.

Aplicações Típicas do IPM STK5C4U332J-E

Graças à sua eficiência e robustez, o IPM STK5C4U332J-E é amplamente utilizado em uma variedade de aplicações que envolvem o controle de motores de corrente alternada (AC). Sua capacidade de modular a potência com precisão o torna ideal para sistemas que buscam economia de energia e operação silenciosa.

• Eletrodomésticos Modernos: É a peça central em inversores de frequência para compressores de ar-condicionado e refrigeradores, assim como para os motores de máquinas de lavar e secadoras, onde a variação de velocidade é crucial.
• Sistemas de Ventilação e Bombeamento: Utilizado no controle de ventiladores industriais, bombas de água e outros sistemas de movimentação de fluidos que se beneficiam do controle de velocidade variável.
• Automação Industrial de Baixa Potência: Perfeito para acionar pequenos motores industriais, esteiras transportadoras e outras cargas indutivas que requerem um controle preciso e confiável.

Instalação e Recomendações de Uso

Para garantir a máxima performance e longevidade do IPM STK5C4U332J-E, algumas práticas de instalação são recomendadas. É fundamental a utilização de um dissipador de calor adequado, com a aplicação de uma fina camada de pasta térmica de boa qualidade para garantir a transferência térmica ideal. O layout da PCB deve ser projetado com trilhas curtas e largas para os terminais de alta potência, a fim de minimizar a indutância parasita. Além disso, é crucial respeitar as tensões e correntes máximas absolutas especificadas no datasheet para evitar danos permanentes ao componente.

Para projetos que demandam outras especificações ou encapsulamentos, explore nossa categoria completa de Módulos de Potência.
