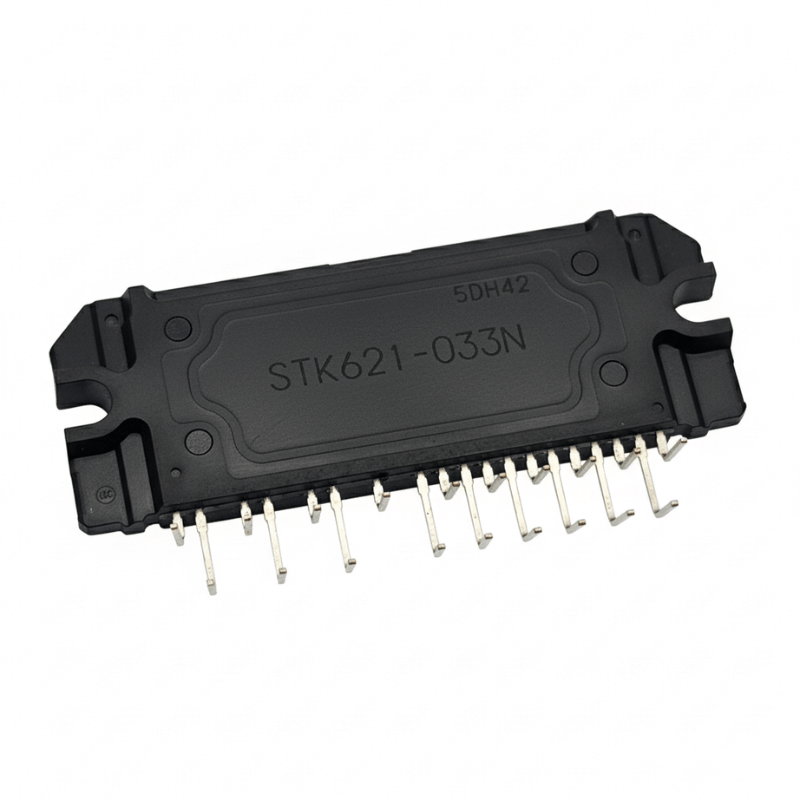

IPM Módulo de Potência Inteligente STK621-033N – 600V 15A

Solução Integrada de Alta Performance para Controle de Motores Trifásicos

O STK621-033N é um Módulo de Potência Inteligente (IPM) da Sanyo, projetado para ser o coração do estágio de potência em sistemas de acionamento de motores trifásicos, como os encontrados em placas de ar condicionado Inverter. Este componente híbrido é uma solução “tudo-em-um” que integra os elementos de potência (IGBTs e diodos), os pré-drivers e circuitos de proteção em um único encapsulamento compacto e eficiente. A utilização de um IPM como o STK621-033N simplifica o design da placa, economiza espaço e aumenta a confiabilidade geral do sistema ao reduzir o número de componentes discretos.

Para o técnico reparador, este módulo representa a agilidade e a segurança de substituir um único componente para restaurar a funcionalidade completa do inversor de frequência. Sua capacidade de 15A o torna ideal para equipamentos de ar condicionado de baixa a média capacidade, além de outras aplicações de automação industrial que utilizem motores trifásicos.

Análise Técnica e Recursos do IPM STK621-033N

O grande diferencial do STK621-033N é a sua construção inteligente. Dentro dele, há uma ponte trifásica completa composta por seis IGBTs, acompanhados por diodos de roda-livre (freewheeling). Mais importante, ele também contém os circuitos de pré-driver de gate, que são responsáveis por acionar os IGBTs de forma rápida e precisa, garantindo um chaveamento otimizado com baixas perdas de energia. Esta integração assegura que todos os componentes trabalhem em perfeita harmonia.

Além da potência, o módulo oferece proteções essenciais para a durabilidade do circuito. O STK621-033N possui proteção integrada contra sobrecorrente na linha de barramento e proteção contra subtensão (UVLO) no circuito de pré-driver. Isso significa que se a tensão de alimentação dos drivers cair para um nível perigoso, ou se houver um pico de corrente excessivo, o IPM se desliga de forma segura para evitar danos catastróficos, uma característica vital em sistemas de alta potência.

Diagnóstico e Recomendações para a Troca

A queima de um IPM como o STK621-033N é frequentemente um sintoma, não a causa raiz do problema. Para garantir um reparo bem-sucedido e evitar a queima do novo componente, uma análise criteriosa da placa é fundamental. Verifique as seguintes áreas antes da substituição:

• Saída do Compressor: Meça a resistência ôhmica e a isolação das bobinas do motor/compressor. Um motor em curto é a causa mais comum da falha de um IPM.
• Circuito de Alimentação (Barramento DC): Inspecione os capacitores eletrolíticos da fonte e o circuito PFC. Uma tensão DC instável, com ripple excessivo ou fora da especificação, pode sobrecarregar e danificar o módulo. A falha pode se originar nos Controladores PWM e de Fonte, que são responsáveis por regular esta tensão.
• Sinais de Controle: Com um osciloscópio, verifique se os sinais PWM vindos do microcontrolador estão chegando corretamente aos pinos de entrada do STK621-033N.

Por fim, lembre-se que este é um componente sensível à descarga eletrostática (ESD). Manuseie-o com uma pulseira antiestática e em uma bancada apropriada. Para saber mais sobre a tecnologia de IPMs, artigos de fabricantes como a ON Semiconductor são uma excelente fonte de informação. Adquirir o STK621-033N original na Dual Componentes é o primeiro passo para um serviço de qualidade.
