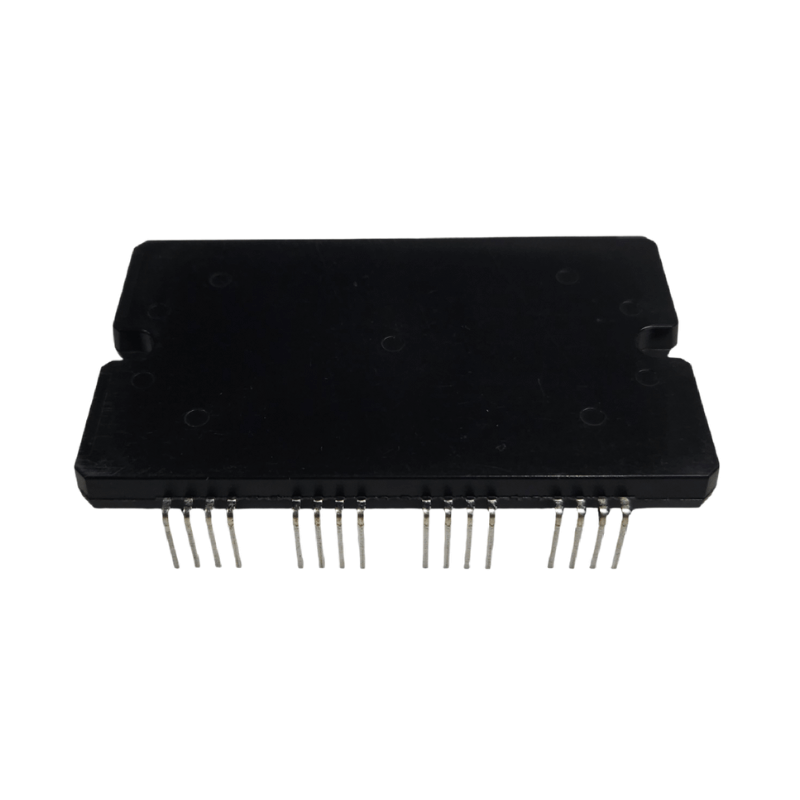

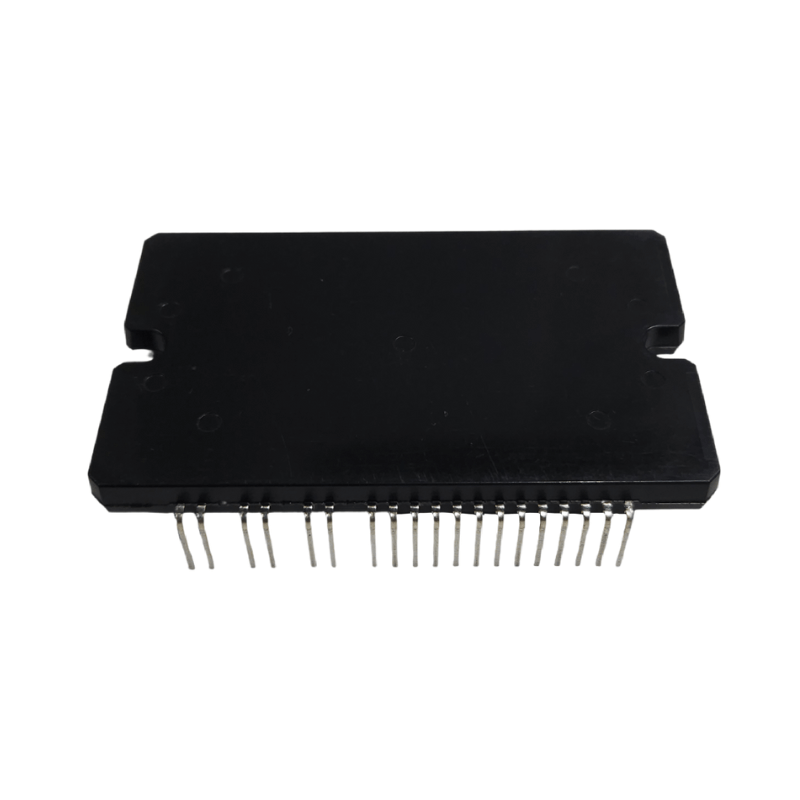

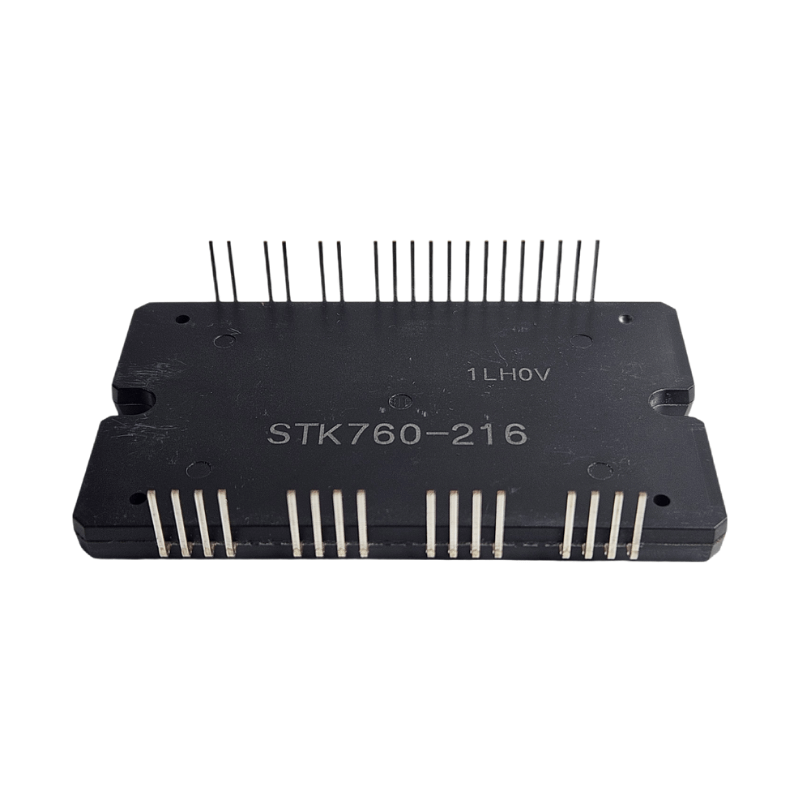

CI Híbrido Ativo Conversor STK760-216-E – Retificador Monofásico

Solução Integrada e Eficiente para Correção de Fator de Potência (PFC)

O STK760-216-E é um Circuito Integrado Híbrido (HIC) de alta performance da ON Semiconductor (Sanyo), projetado para ser o cérebro e a força do estágio de Correção de Fator de Potência (PFC) em fontes de alimentação monofásicas. Em equipamentos modernos, especialmente placas de ar condicionado Inverter, a eficiência energética não é um luxo, mas uma necessidade. Este componente garante que o equipamento consuma energia da rede elétrica da forma mais limpa e eficiente possível, reduzindo o desperdício e cumprindo normas internacionais.

A grande vantagem do STK760-216 é sua alta integração. Ele combina em um único encapsulamento tanto os semicondutores de potência (como IGBTs e diodos) quanto o circuito de controle PWM e as proteções essenciais. Para o técnico reparador, isso significa ter um componente de reposição confiável que restaura a funcionalidade original do circuito de forma precisa, sem a necessidade de trocar múltiplos componentes discretos. Este módulo é a peça-chave para reparar fontes de alimentação que não ligam ou que apresentam falhas no barramento DC.

Diagnóstico e Substituição: O Alerta Técnico Essencial!

A queima recorrente do STK760-216 está, na maioria dos casos, associada a uma falha em outros componentes da entrada de energia. Antes de soldar um novo módulo na placa, uma verificação preventiva é obrigatória para evitar a queima imediata da nova peça. O principal culpado costuma ser a ponte retificadora. Um único diodo em curto ou com fuga na ponte enviará tensão alternada diretamente para o circuito PFC, danificando o STK760-216 instantaneamente.

É essencial verificar com um multímetro se há fuga ou curto-circuito nos diodos da Ponte Retificadora e também inspecionar os Capacitores Eletrolíticos do barramento DC antes de realizar a troca do componente.

Análise Técnica e Recursos Integrados do STK760-216

O design inteligente do STK760-216 inclui uma série de recursos que simplificam o design da fonte e aumentam sua robustez, conforme detalhado no datasheet do componente:

• Alta Integração: Reduz o número de componentes externos, o tamanho da placa e a complexidade do circuito, resultando em maior confiabilidade.
• Proteções Essenciais: O módulo possui circuitos internos de proteção contra sobrecorrente (OCP), sobretensão (OVP) e subtensão (UVLO), desligando a operação de forma segura para proteger a si mesmo e ao resto do equipamento.
• Função Soft-Start: Controla a corrente de partida (inrush current), garantindo uma inicialização suave do circuito. Isso aumenta a vida útil de componentes como fusíveis e capacitores.

Para entender a fundo a importância deste estágio do circuito, a página da Wikipedia sobre Fator de Potência é um excelente ponto de partida. Ao adquirir o STK760-216 na Dual Componentes, você tem a certeza de estar comprando um componente de procedência garantida, essencial para um reparo seguro e duradouro.
