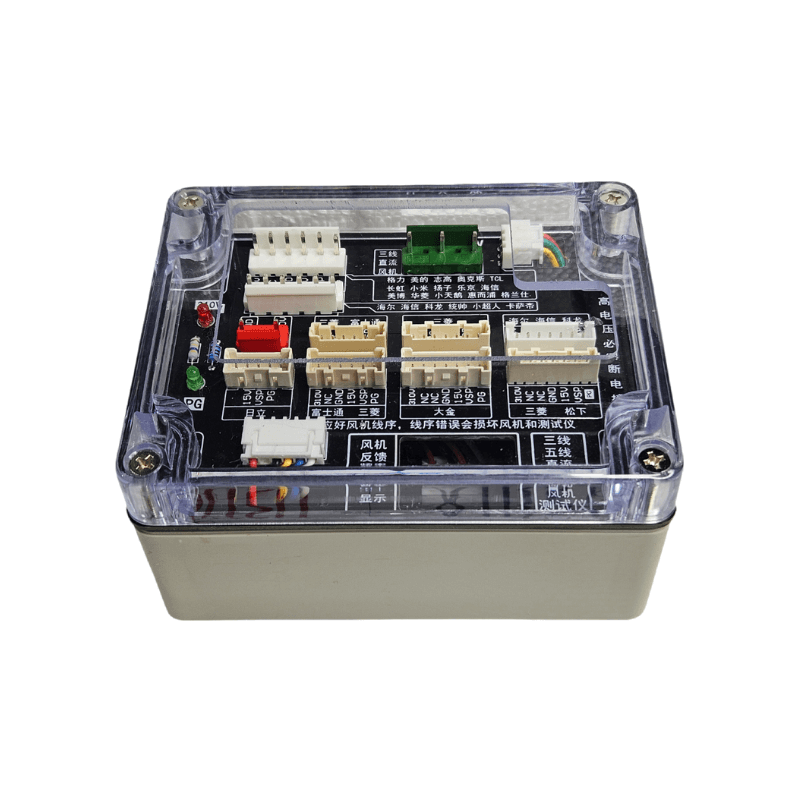

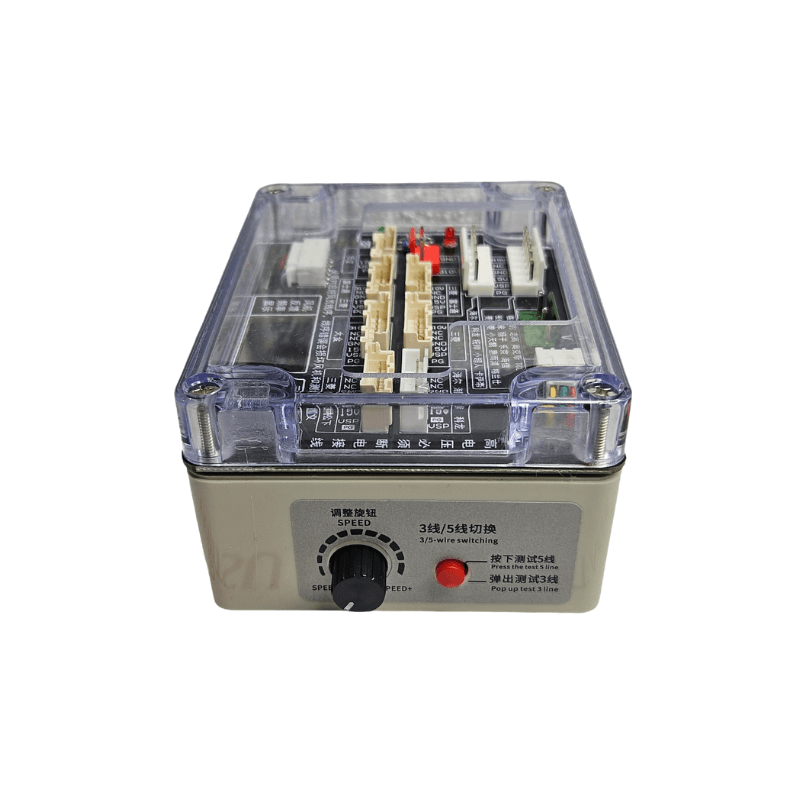

Testador Portátil Universal de Motores BLDC (3 e 5 Fios) com Display

A Ferramenta Definitiva para o Diagnóstico Profissional de Motores Inverter

Eleve o padrão dos seus reparos com o testador bldc com display, a solução mais completa e versátil para diagnosticar motores com tecnologia Inverter. Se você é um técnico que lida diariamente com a complexidade de equipamentos modernos, sabe que a variedade de motores BLDC (Brushless DC) é um desafio constante. Esta ferramenta foi meticulosamente projetada para ser a sua solução universal, oferecendo compatibilidade total tanto com os comuns motores de ventilador de 5 fios (com alimentação e sensores Hall) quanto com os potentes motores de 3 fios (UVW), frequentemente encontrados em condensadoras e lavadoras.

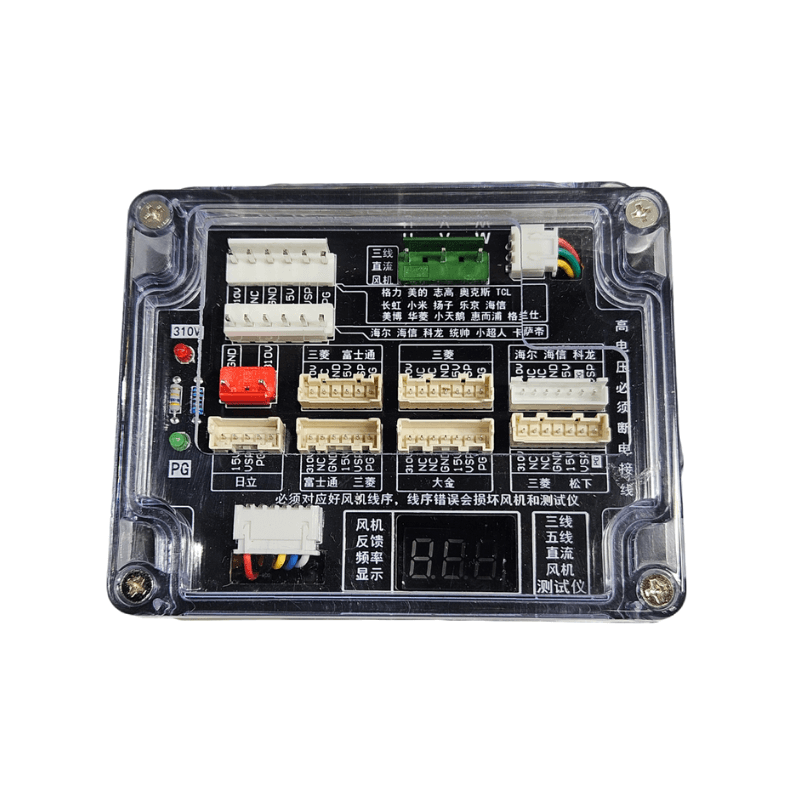

O que realmente diferencia este testador bldc com display e o coloca em uma categoria superior é o seu frequencímetro integrado. O display digital não apenas informa se o motor está girando, mas exibe a frequência exata de operação em tempo real. Este dado quantitativo permite uma análise muito mais profunda, validando a resposta do motor ao controle de velocidade e identificando falhas intermitentes que um simples teste de rotação não revelaria. É a diferença entre “achar” que o motor está bom e “ter certeza” absoluta.

A Vantagem do Display: Análise Além do “Gira ou não Gira”

A presença de um frequencímetro transforma este dispositivo de um simples acionador para uma poderosa ferramenta de análise. Com o testador bldc com display, você pode:

• Verificar a Resposta Linear: Ao girar o potenciômetro, você deve observar um aumento ou diminuição suave e correspondente na frequência exibida. Saltos, quedas ou uma resposta irregular podem indicar problemas no circuito de controle interno do motor.
• Diagnosticar Falhas Sutis: Um motor pode girar, mas não atingir sua velocidade máxima ou apresentar “engasgos”. O display torna essas anomalias visíveis através de uma leitura de frequência instável.
• Criar um Padrão de Referência: Ao testar um motor novo, você pode anotar sua faixa de frequência de operação. Essa informação serve como uma base de comparação confiável para diagnosticar motores do mesmo modelo no futuro, tornando seu trabalho ainda mais rápido e preciso.

Compatibilidade Dupla: Motores de 3 e 5 Fios Explicados

A tecnologia Inverter emprega principalmente dois tipos de motores BLDC, e este testador bldc com display está preparado para ambos, graças à sua chave seletora e conectores dedicados.

• Motores de 5 Fios: Mais comuns em ventiladores de evaporadoras, utilizam 2 fios para alimentação (VCC, GND) e 3 fios para os sinais dos sensores Hall (Ha, Hb, Hc), que informam a posição do rotor para a placa principal. O teste neste modo valida tanto a parte de potência (bobinas) quanto a parte eletrônica (sensores).
• Motores de 3 Fios (UVW): Geralmente mais potentes, são encontrados em ventiladores de condensadoras e tambores de lavadoras. Eles recebem três fases (U, V, W) da placa para girar. O controle de velocidade é mais complexo, muitas vezes sem sensores externos (sensorless). O testador bldc com display emula o sinal trifásico necessário para acioná-los com segurança.

Guia de Utilização e Cenários de Teste

A simplicidade de uso permite um diagnóstico rápido. Por exemplo, ao avaliar um motor de evaporadora, o técnico conecta os 5 fios e observa. Se o motor girar suavemente, o LED PG piscar e a frequência no display responder linearmente ao potenciômetro, o motor está perfeito. Por outro lado, se em um motor de 3 fios a frequência se mostrar instável ou nula, o defeito no motor é confirmado. A clareza que o testador bldc com display proporciona é inestimável para economizar tempo.

Ter a capacidade de testar ambos os tipos com uma única ferramenta economiza espaço na maleta e evita a compra de múltiplos dispositivos. Antes de um reparo complexo na placa, é crucial isolar o defeito, e muitas vezes o problema pode estar nos IPMs e Módulos de Potência que controlam o motor. Com um design leve, robusto e alimentação bivolt, o testador bldc com display é o investimento certo para o técnico que busca agilidade e profissionalismo. Para entender mais sobre a tecnologia por trás destes componentes, a página da Wikipedia sobre motores Brushless é um excelente recurso técnico.
