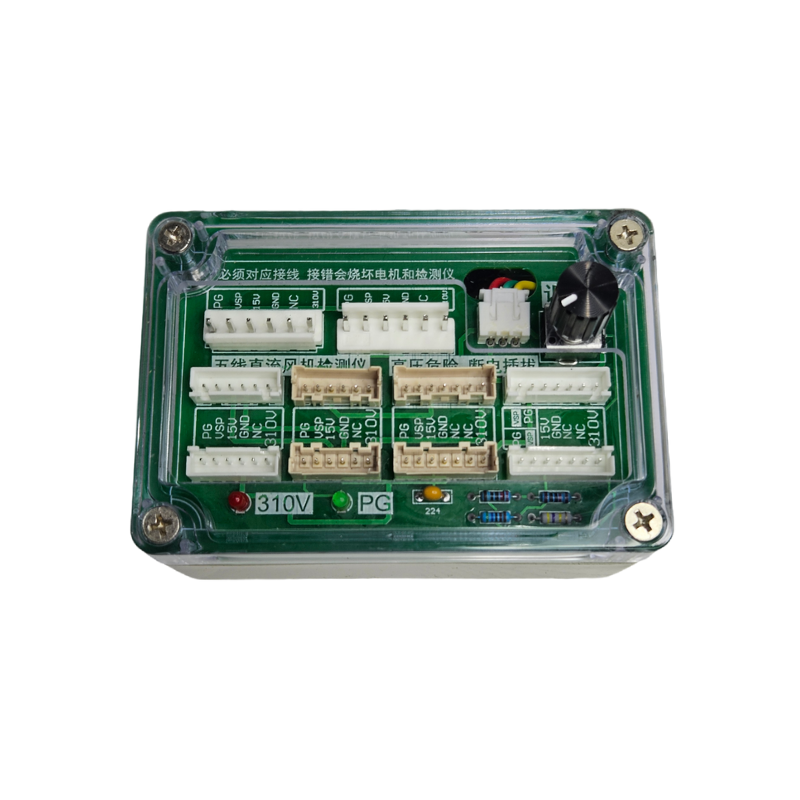

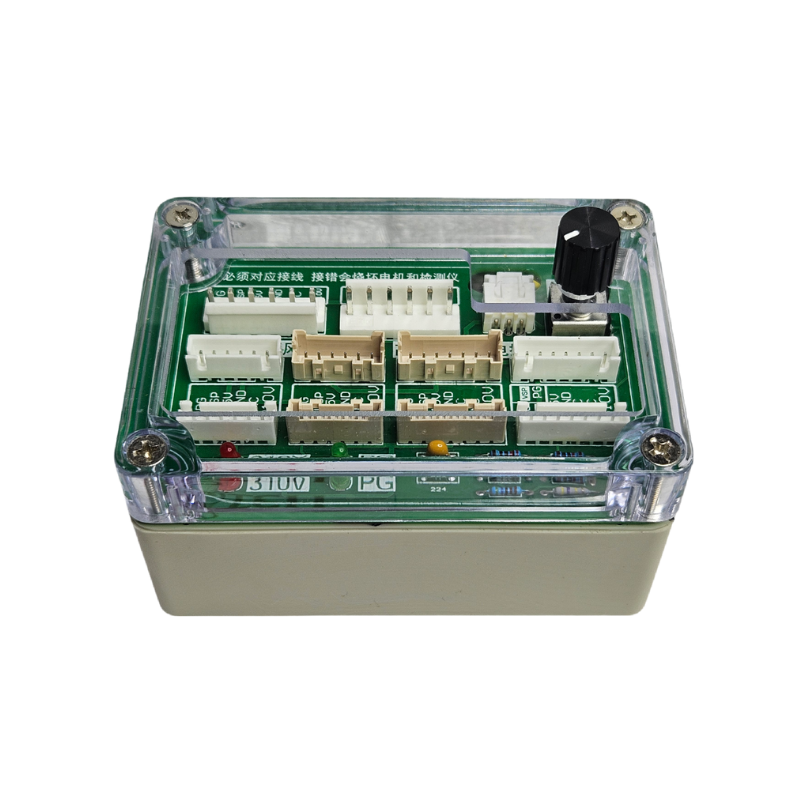

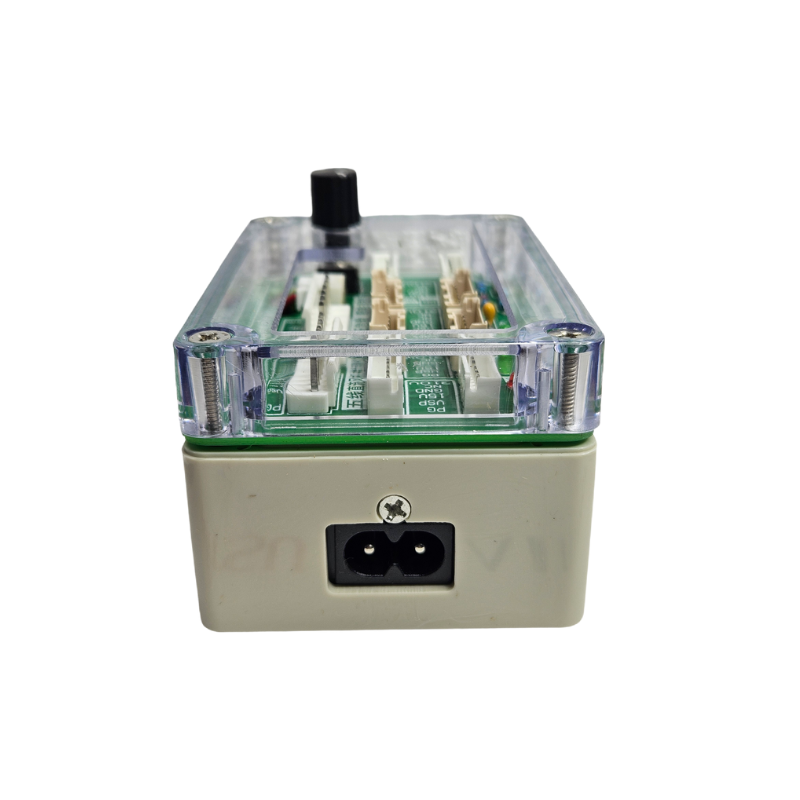

Testador Portátil de Motores BLDC Inverter (5 Fios)

O Fim da Dúvida no Diagnóstico de Sistemas Inverter

Todo técnico de climatização conhece o cenário: uma evaporadora Inverter com o ventilador parado. A pergunta que vale tempo e dinheiro é imediata: o problema está na placa eletrônica ou no motor? Trocar a peça errada não só gera prejuízo com componentes caros, mas também afeta a credibilidade do serviço. O testador de motor BLDC é a ferramenta definitiva que elimina essa incerteza, fornecendo um diagnóstico rápido, preciso e confiável em questão de segundos.

Projetado para ser o braço direito do profissional em campo e na bancada, este dispositivo portátil permite acionar e testar de forma independente a grande maioria dos motores de ventilador (turbina/fan) de 5 fios encontrados no mercado. Ao isolar o motor do resto do circuito, você cria um ambiente de teste controlado. Se o motor funciona com o testador, a falha é inquestionavelmente na placa principal. Se ele não funciona, você tem a certeza de que o motor precisa ser substituído, justificando o orçamento para o cliente com total segurança.

Como Funciona o Testador de Motor BLDC?

A tecnologia Inverter utiliza motores Brushless DC (BLDC), que são mais eficientes e silenciosos, mas também mais complexos. Eles não podem ser ligados diretamente na tomada; precisam de uma placa eletrônica para gerar os pulsos que os fazem girar. Este testador de motor BLDC atua como um simulador dessa placa, fornecendo a tensão e os sinais necessários para o funcionamento do motor.

A operação é intuitiva:

1. Desconecte o motor da placa original do ar condicionado.
2. Conecte os 5 fios do motor aos terminais correspondentes e claramente identificados no testador.
3. Alimente o testador em qualquer tomada (110V ou 220V, pois é bivolt).
4. Gire o potenciômetro e observe o comportamento do motor e dos LEDs.

O potenciômetro integrado não serve apenas para ligar o motor; ele permite variar a velocidade de rotação, possibilitando a verificação da resposta do motor em diferentes regimes e a detecção de ruídos ou travamentos que só ocorrem em certas velocidades.

Decodificando o Diagnóstico: LEDs e Resultados

A genialidade desta ferramenta está em sua simplicidade de feedback. Dois LEDs principais fornecem toda a informação que você precisa:

• LED de Alimentação: Indica que o testador está ligado e funcionando corretamente.
• LED “PG” (Feedback / Sensor Hall): Este é o teste crucial. Um motor BLDC funcional não apenas gira, mas também informa sua velocidade de volta para a placa através de um sinal de pulso (PG). Quando este LED pisca, significa que o circuito do sensor Hall interno do motor está perfeito.

Com base nisso, os resultados são claros:

• Motor gira e LED PG pisca: O motor está 100% funcional. O defeito está na placa eletrônica. Você pode focar seu reparo na etapa de potência da placa, muitas vezes encontrando problemas em componentes como capacitores eletrolíticos ou no próprio circuito driver.
• Motor não gira: O motor está com defeito (bobina queimada, rolamento travado, etc.) e precisa ser substituído.
• Motor gira, mas LED PG não acende/pisca: O motor está parcialmente defeituoso. Embora a parte de potência funcione, o sensor de feedback não opera. Para a placa original, isso é interpretado como um erro, e ela desligaria o sistema. O motor precisa ser trocado.

Investir em um testador de motor BLDC é investir em eficiência. Ele se paga rapidamente ao evitar a compra de uma única placa ou motor desnecessariamente, solidificando sua reputação como um técnico que realiza diagnósticos precisos e honestos.
